钢制卡套式管接头具有连接牢靠、耐压能力高、密封性和反复性好、安装检修方便、工作安全可靠等特点。
性能规范
□ 制造标准:GB3733.1~3765-83;
□ 公称压力:25MPa.40MPa;
□ 适用温度:≤450℃;
□ 适用介质:油、水、气等非腐蚀性或有腐蚀性介质;
□ 制造材料:20#,1Cr18Ni9Ti,oCri8Ni12Mo2Ti,316L;
□ 配管:Φ4~Φ42的普通级精度无缝钢管;
□ 锥管螺纹:ZG,ZM,NPT等。

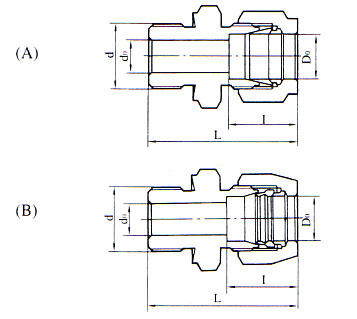

Do |
d |
do |
L |
I |
代 号Code No | |
Ⅰ |
Ⅱ | |||||
4 |
M10*1 |
3 |
43 |
71 |
16 |
YZG1-1A-M10*1-ф4 |
6 |
M10*1 |
4 |
43 |
71 |
16 |
YZG1-1A-M10*1-ф6 |
8 |
M10*1 |
5 |
47.5 |
81 |
20.5 |
YZG1-1A-M10*1-ф8 |
10 |
M10*1 |
5 |
47.5 |
81 |
20.5 |
YZG1-1A-M10*1-ф10 |
10 |
M14*1.5 |
8 |
54.5 |
86 |
20.5 |
YZG1-1A-M14*1.5-ф10 |
12 |
M14*1.5 |
8 |
55.5 |
86 |
23.5 |
YZG1-1A-M14*1.5-ф12 |
12 |
M18*1.5 |
10 |
60.5 |
96 |
23.5 |
YZG1-1A-M18*1.5-ф12 |
14 |
M10*1 |
5 |
50.5 |
81 |
24.5 |
YZG1-1A-M10*1-ф14 |
14 |
M14*1.5 |
8 |
56.5 |
86 |
24.5 |
YZG1-1A-M14*1.5-ф14 |
14 |
M18*1.5 |
10 |
61.5 |
96 |
24.5 |
YZG1-1A-M18*1.5-ф14 |
14 |
M20*1.5 |
11 |
61.5 |
96 |
24.5 |
YZG1-1A-M20*1.5-ф14 |
16 |
M18*1.5 |
10 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M18*1.5-ф16 |
16 |
M22*1.5 |
13 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M22*1.5-ф16 |
18 |
M18*1.5 |
10 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M18*1.5-ф18 |
18 |
M22*1.5 |
15 |
62.5 |
98.5 |
25.5 |
YZG1-1B-M22*1.5-ф18 |
